产品介绍

可拆换版简介



一、概述
    板式换热器是一种高效、节能、结构紧凑的通用换热设备,以其独特的优点被广泛应用于机械、电力、矿山、冶金、石油、化工、医药、船舶、轻纺、造纸、食品、 核工业、海洋开发及热电连产集中供热等工业部门。可满足各类介质的冷却、加热、冷凝、浓缩、消毒和余热回收等工艺的需求。

二、结构、特点
    板式换热器由传热板片、密封垫片、压紧板、夹紧螺栓等主要部件组成。

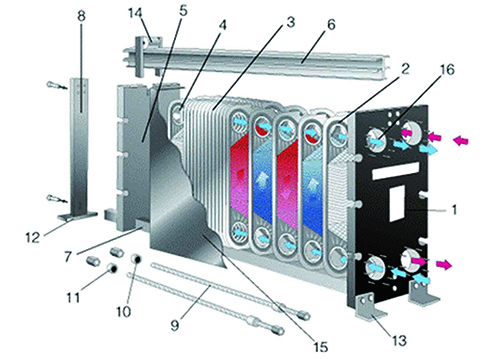

结构如图

固定压紧板  Fixed pressure plate
前端板          fomt stand plate
换热板片      heat exchanging plate
后端板          End Plate
活动压紧板  Flexible pressure plate
上导杆          Top guide bar
下导杆          bottom guide bar
后立柱          back post
夹紧螺栓      clamp bolt
锁紧垫圈       lock washer
紧固螺母       fastening nut
支撑地脚       support foot
框架地脚       frame foot
滚轮组合件  roller assembly
 保护板          protection board
  接口             stud bolt connection

特点:
1、传热系数高:板片的波纹能使流体在较小的流速下产生湍流,一般板式换热器的传热系数是管壳式换热器的3~5倍。

2、占地面积小、重量轻:板式换热器结构紧凑,单位体积内的换热面积为管式换热器的2~5倍;在相同工况条件下,重量仅为管式的1/5左右。

3、末端温差小:板式换热器冷、热流体在换热器内平行流动于换热面,这样使得板式换热器的末端温差很小,对于水~水换热可以达到1℃。
4、检修、清洗方便:换热板片通过夹紧螺柱的夹紧力组装在一起,当检修清洗时,仅需松开夹紧螺柱即可卸下板片进行清洗。

5、很容易改变换热面积或流程组合:只要增加(或减少)几张板片,即可达到需要增加(或减少)的换热面积,改变板片的排列,或更换几张板片即可达到所要求的流程组合,适应新的换热工况。


三、板片材料

四、密封胶垫材料

五、框架材质
喷漆碳钢
不锈钢、包不锈钢
